Щоб зрозуміти, що це за інструмент, достатньо уявити прилад, що дозволяє «бачити» температуру. Саме це і робить тепловізор — високотехнологічний пристрій, який останніми роками перестав бути екзотикою для військових та енергоаудиторів, міцно увійшовши в побут, будівництво та автомобільну діагностику.
У каталозі інтернет-магазину «Оптикстор» тепловізор представлений у різних модифікаціях та від найкращих виробників у світі. Відмінно налагоджена логістика дозволяє у найкоротші терміни доставити обраний тепловий прилад у будь-який куточок України.

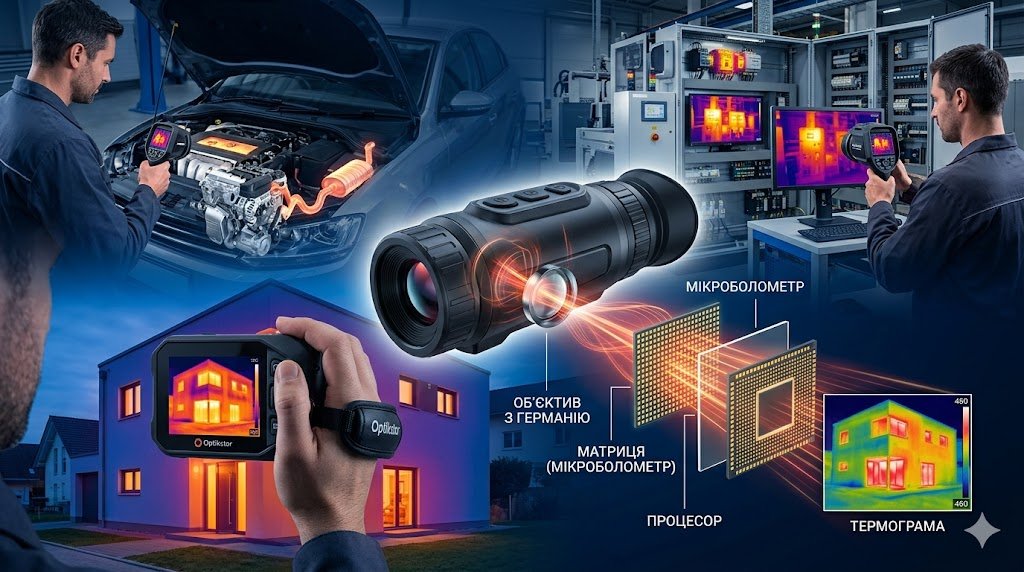

Що таке тепловізор та як він працює?
Говорячи доступною мовою, це оптико-електронний пристрій призначений для спостереження за розподілом температури на поверхні об’єктів у режимі реального часу. На відміну від звичайної камери, що фіксує відбите світло, тепловізор уловлює невидиме людському оку інфрачервоне (теплове) випромінювання. Результат роботи виводиться на дисплей у вигляді кольорової картинки – термограми, де гарячі ділянки забарвлюються у червоні, помаранчеві та жовті тони, а холодні – у сині та фіолетові.
Щоб зрозуміти фізику процесу, досить згадати, що будь-який предмет, температура якого вища за абсолютний нуль (273°C), випромінює енергію. Чим гарячіший об’єкт, тим коротша довжина хвилі цього випромінювання.
Простий приклад: кожен обиватель помічав, як асфальт нагрівається після дощу, коли виглядає сонце. Око бачить просто мокру дорогу, а тепловізор покаже, де вода вже випарувалась, а де асфальт залишається холодним.
Серце тепловізора – це матриця (найчастіше мікроболометр), що складається з тисяч або мільйонів крихітних чутливих осередків. Спеціальний об’єктив (зазвичай з германію, оскільки звичайне скло не пропускає ІЧ-промені) фокусує теплове випромінювання на цю матрицю. Кожен осередок змінює свій електричний опір залежно від температури об’єкта. Процесор зчитує ці зміни, оцифровує їх і надає кожній точці (пікселю) певний колір. У результаті ми бачимо чітку теплову картину того, що відбувається.
У природі подібний механізм «теплобачення» зустрічається у змій. Їхні термочутливі ямки дозволяють бачити мишу в повній темряві по теплу, що виходить від неї.
Тепловізор: ключові характеристики
Перш ніж ділити прилади на «новачкові» та «професійні», потрібно розуміти три основні параметри, що визначають ціну та якість зйомки:
- Роздільна здатність ІЧ-матриці – це головний параметр, що показує, з скількох точок (пікселів) складається теплова картинка. Чим вище роздільна здатність (наприклад, 640х480), тим чіткіші деталі та точніше вимір. Дешеві моделі мають роздільну здатність 80х60 або 160х120.
- Температурна чутливість (NETD) – показує, яку мінімальну різницю температур здатний вловити прилад. Хороший показник – 0.05–0.1 °C. Це важливо, щоб розрізняти не просто гаряче-холодно, а бачити нюанси.
- Діапазон вимірюваних температур – для обстеження будинку або електрощитка достатньо діапазону 20°C … +350°C. Якщо ви перевіряєте печі або плавильне обладнання, знадобиться розширення до +1000°C і вище.
Щодо вибору, то тут є конкретні та основні критерії, на які обов’язково потрібно звернути увагу:
- Початківцям підійдуть компактні насадки на смартфон або моделі початкового рівня з роздільною здатністю 160х120 або 256х192 пікселів, зручний мобільний додаток, наявність функції накладання теплової картинки на звичайне фото (PiP).
- Професійним користувачам підійде повноцінний тепловізор з роздільною здатністю від 320×240 і вище, висока чутливість (менше 50 мК), наявність змінних об’єктивів (ширококутний для будівель, телеоб’єктив для ЛЕП), вбудована цифрова камера високої роздільної здатності, можливість вести голосові коментарі до знімків4.
Сучасні моделі дозволяють відразу в приладі генерувати PDF-звіти, мають лазерні далекоміри для автоматичного розрахунку коефіцієнта випромінювання та підтримують Wi-Fi для миттєвої передачі даних до офісу.
